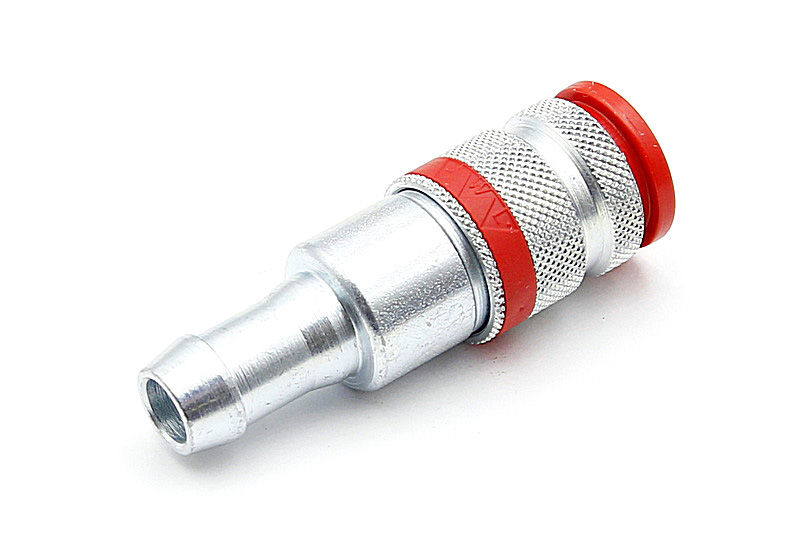

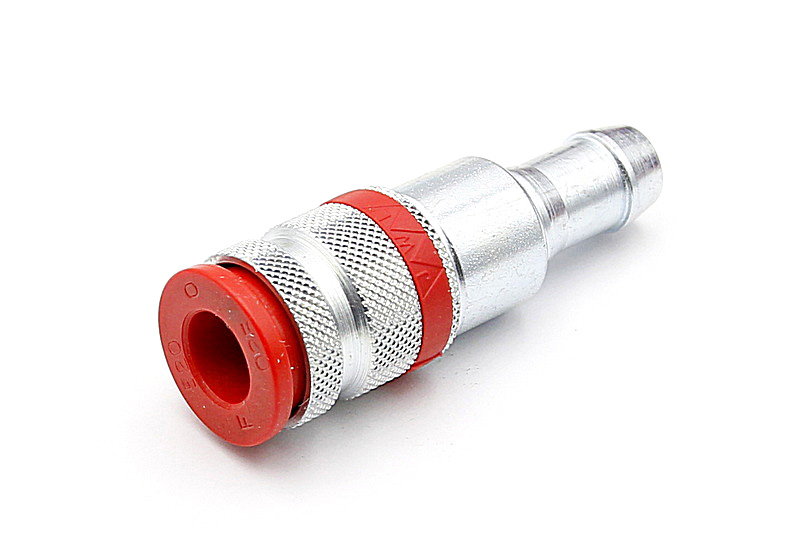

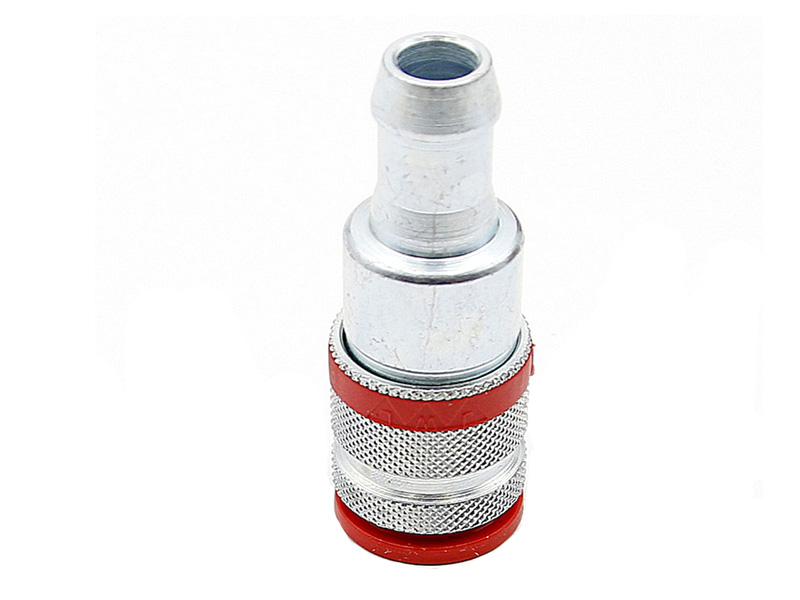

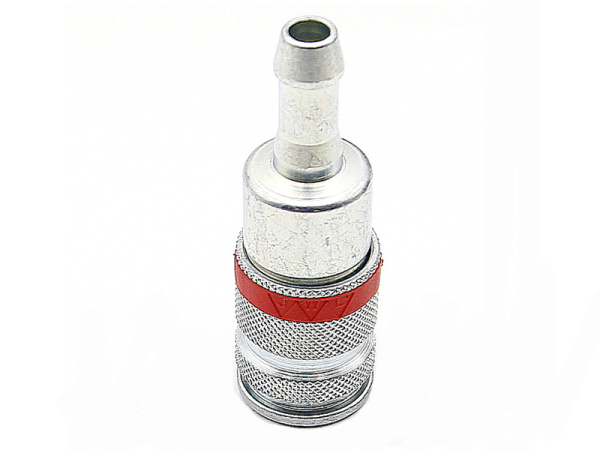

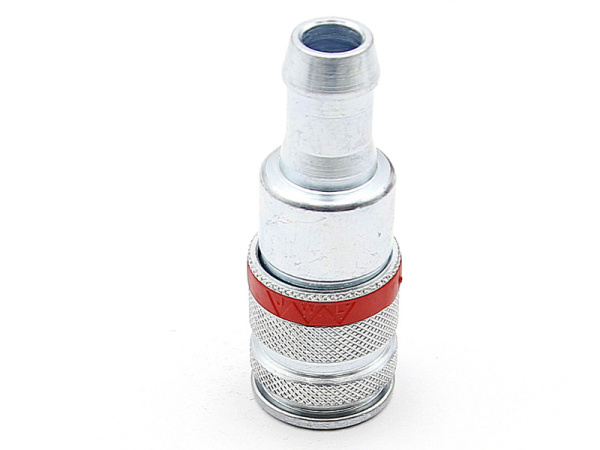

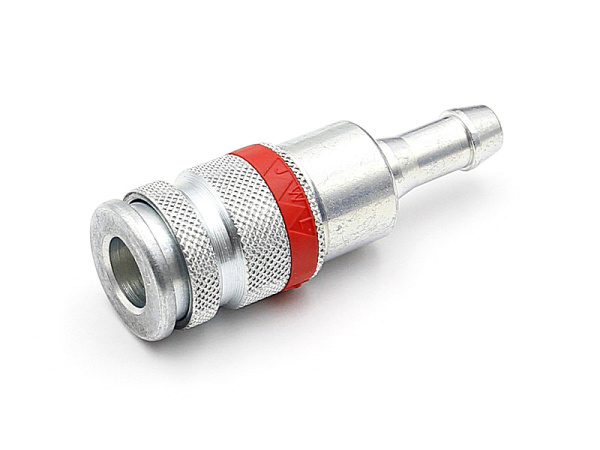

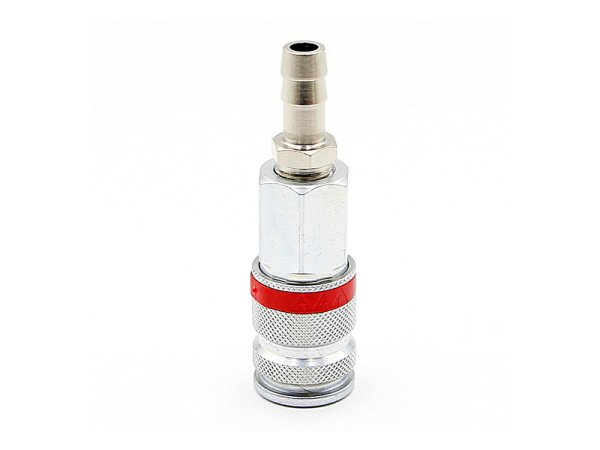

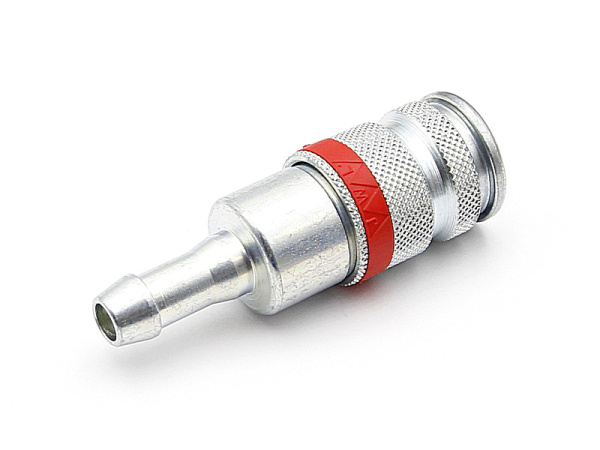

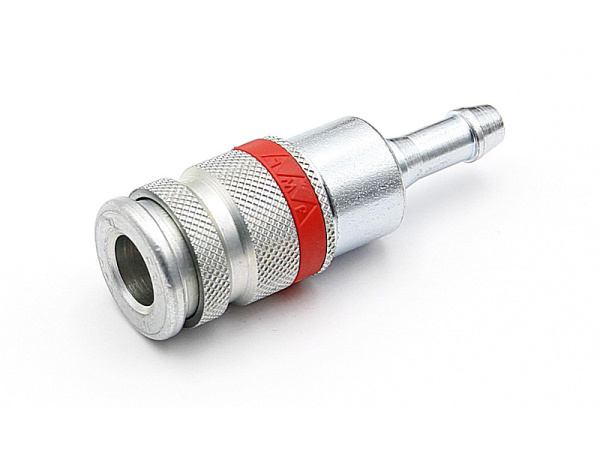

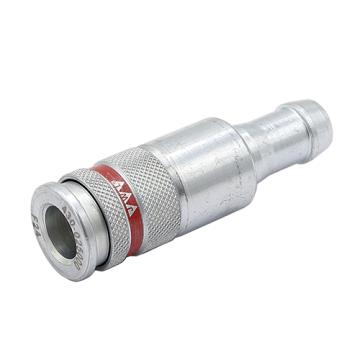

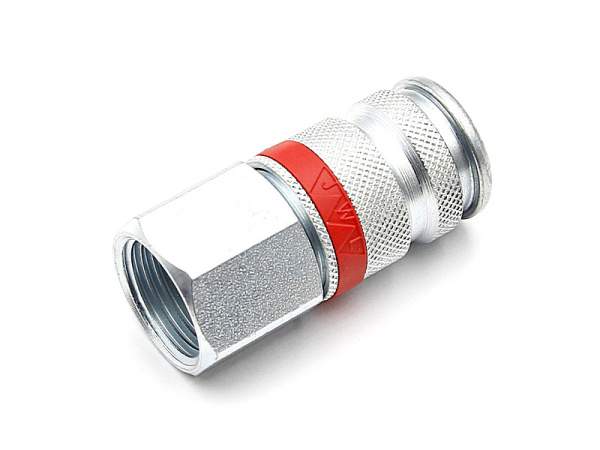

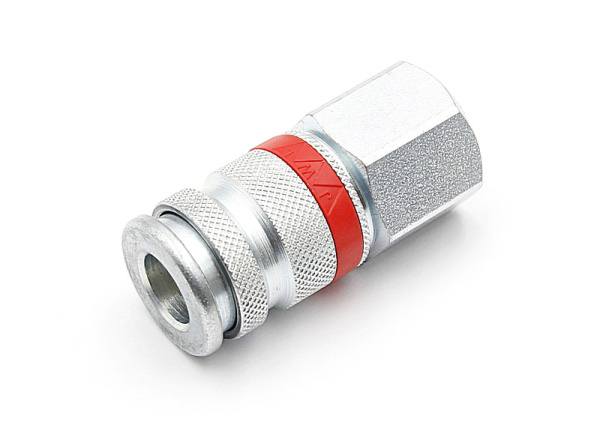

Быстроразъёмная муфта (БРС) арт. 520025 компании JWL используется для быстрого подключения/отключения оборудования и пневмоинструмента к линии подачи сжатого воздуха.
Она имеет один клапан, открывающий проход воздуха через муфту при подсоединении быстроразъёмного ниппеля, который может быть соединён с другой стороны с пневмоинструментом, шлангом или резьбовым ниппелем.
Быстроразъёмные ниппели вы можете выбрать на нашем сайте здесь.
Пластиковая втулка (адаптер для подсоединения ниппеля) БРС муфты серии 520 выполнена из ударопрочного пластика. Она легче и дешевле стального аналога.

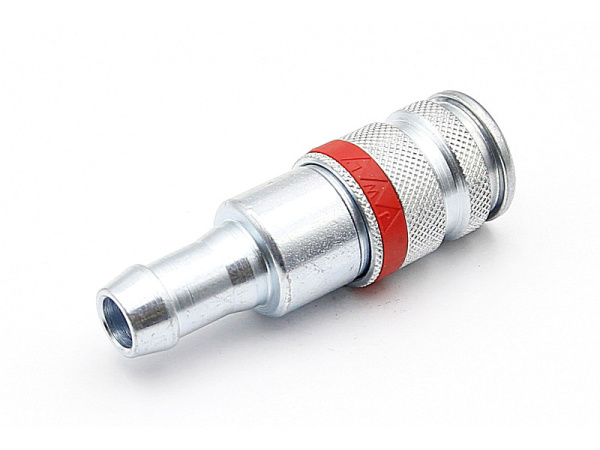

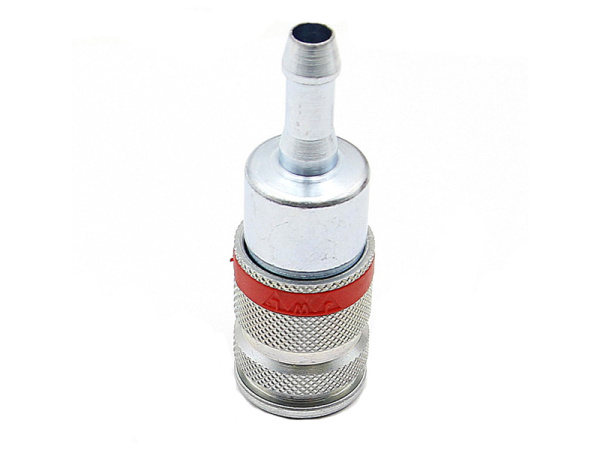

На другом конце муфты имеется наконечник, который вы с помощью хомута можете закрепить на постоянной основе в шланге с внутренним диаметром 13 мм. Воздушные шланги вы можете выбрать на нашем сайте здесь.
При этом мы рекомендуем использовать силиконовую смазку арт. 743. Она облегчает установку наконечника муфты в шланг и создаёт дополнительный защитный слой, предотвращающий попадание влаги в линию подачи сжатого воздуха.
Во вкладке Инструкции можно увидеть варианты подключения пневматического оборудования и инструментов к линии подачи воздуха в легковой шиномонтажной мастерской c использованием БРС компании JWL.
Быстроразъёмная муфта состоит из следующих основных частей:
- Корпус: сталь с гальваническим покрытием никелем.
- Сепаратор с шариками: полиацеталь.
- Клапан: ПOM (полиацеталь).
- Стопорное кольцо: закалённая сталь с гальваническим покрытием.
- Шарики: закалённая сталь.
- Уплотнения: нитрильный каучук.
- Пружины: нержавеющая сталь.
БРС JWL отличает высокое качество. Они имеют следующие преимущества:
- высокая надёжность и долгий срок службы благодаря своей конструкции, что доказано многолетними продажами на международном рынке;
- высокая износостойкость, ударопрочность и возможность работы в экстремальных условиях благодаря высокому качеству материалов, из которых изготовлены БРС JWL;
- плотное прилегание друг к другу всех частей БРС, что предотвращает утечки воздуха и, как следствие, повышает экономичность пневмолинии при использования БРС JWL;
- низкое усилие оператора при подсоединении и отсоединении БРС, поэтому это можно делать одной рукой;

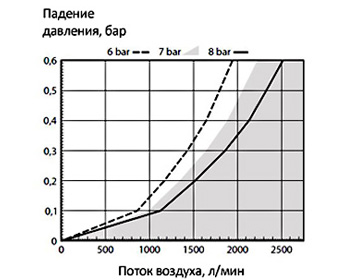

- оптимизированная система клапанов, которая уменьшает турбуленцию, гарантирует максимальный поток воздуха и обеспечивает низкое падение давления воздуха в системе после прохождения через БРС;

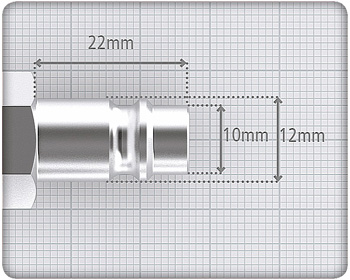

- БРС компании JWL имеют стандарт профиля EURO и совместимы со всеми БРС других производителей, имеющими такой же стандарт.
|
Артикул
|
520025 |
|
Единицы измерения
|
1 шт. |
|
Внутренний диаметр, мм
|
7.8 |
|
Максимальное рабочее давление, бар
|
35 |
|
Разрушающее давление, бар
|
150 |
|
Соединение
|
«ёлочка» для шланга 13 мм |
|
Температурный диапазон, С°
|
от -20 до + 60 |
|
Масса, кг
|
0,1 |
