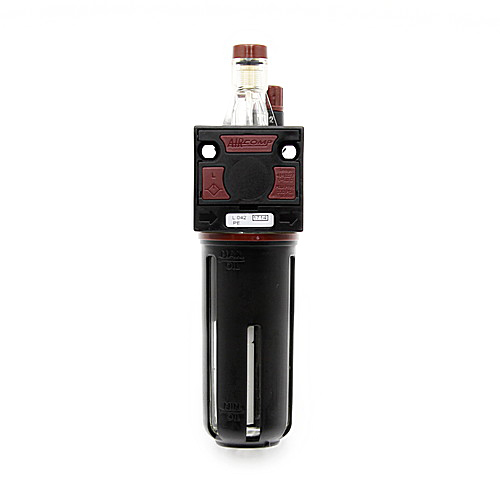

Лубрикатор арт. 420372 компании Aircomp предназначен для насыщения сжатого воздуха маслом, необходимым для смазки движущихся частей пневматического инструмента , что уменьшает их износ и защищает от коррозии.
Наверху лубрикатора имеется регулятор подачи масла. Минимальный и максимальный уровни масла обозначены на корпусе стакана лубрикатора. Емкость стакана для масла 42 мл. Рекомендуется масло с вязкостью ISO VG32 (индустриальное масло И-20А и др.)
Соединения в лубрикаторе для входа и выхода воздуха имеют диаметр резьбы 1/4". Для его соединения с пневмолинией используйте быстроразъёмное соединение, штуцер для шланга или резьбовой ниппель, имеющие наружную резьбу 1/4", которые вы можете выбрать здесь. Пневмошланги можно выбрать здесь.
Вход для воздуха обозначен буквами IN, а выход OUT. При сборке и замене элементов блока следите, чтобы воздух шёл в направлении стрелок на корпусе.
Предусмотрена установка лубрикатора на стене с помощью технологических отверстий в их корпусах или с применением специального кронштейна.
Корпус стакана лубрикатора изготовлен из ударопрочного полиамида и имеют смотровые окна для контроля уровня масла.
Лубрикатор устанавливается перед пневмоинструментами, где требуется не только очищенный воздух, но и смазка. Это пневмогайковёрты, пневмомашинки, пневмодрели, станки и т. д. Он обычно подсоединяется к пневмолинии либо отдельно от фильтра с влагоотделителем арт. 420472, либо вместе с фильтром, образуя блок подготовки воздуха арт. 420672.
Описание и назначение, инструкцию и схему соединения блоков подготовки воздуха Aircomp смотрите во вкладке Документы.
Товар соответствует Директиве 2002/95/CE (RoHS).
|
Артикул
|
420372 |
|
Единицы измерения
|
1 шт. |
|
Емкость стакана для масла, мл
|
42 |
|
Максимальное рабочее давление, бар
|
16 |
|
Материал
|
ударопрочный полиамид |
|
Пропускная способность, л/мин
|
2060 |
|
Соединение
|
внутренняя резьба 1/4" |
|
Температура, С°
|
+5…+50 |
|
Масса, кг
|
0,15 |
